Guide de perçage à ligne automatique (Version Deluxe) - Woodpeckers

Ne s'utilise pas en mode percussion ou avec une visseuse à choc.

Il y a ceux parmi nous qui peuvent prendre une perceuse, la placer sur une pièce et percer un trou droit. Ensuite, il y a les 99,9 % restants d’entre nous. Une perceuse à colonne résout le problème… à condition que la pièce que vous souhaitez percer soit adaptée. Mais si vous ne faites pas partie des 0,1 % et que vous voulez un trou droit au milieu d'un gros morceau de contreplaqué, ou dans une armoire installée, ou dans quoi que ce soit, vous ne pouvez pas accéder à votre perceuse à colonne (ou vous ne le faites pas). Si vous n'avez pas de perceuse à colonne), vous souhaitez continuer à lire. Présentation du guide de perçage Woodpeckers Auto-Line. Ce nouvel outil maintient votre foret parfaitement perpendiculaire pendant que vous percez, mais il va plus loin. Nous avons ajouté un système de base et de clôture polyvalent qui permet de garder facilement l'emplacement de vos trous sur la cible.

Auto-Line Drill Guide de Woodpeckers !

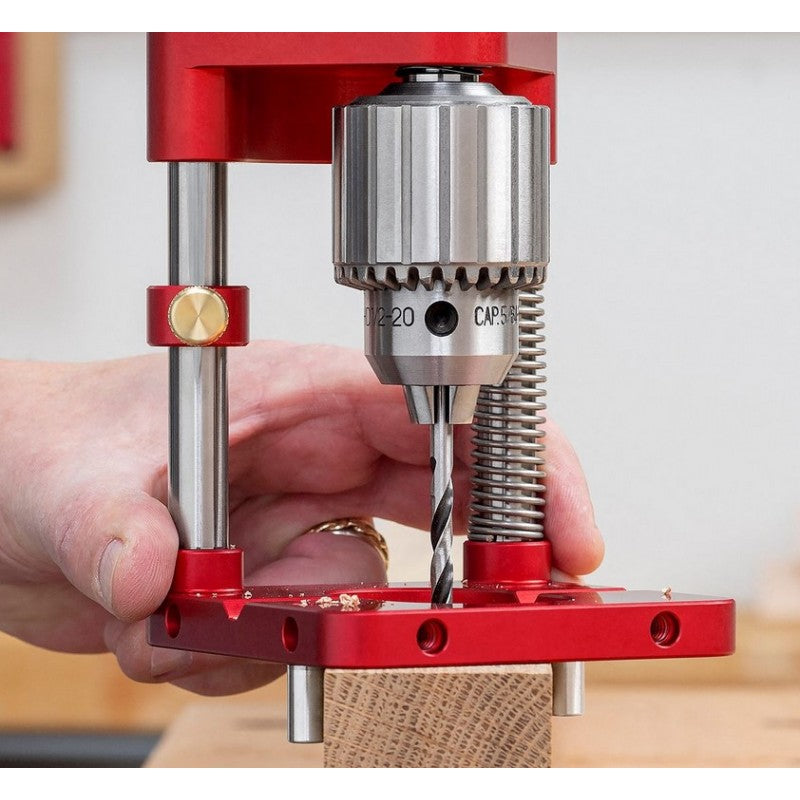

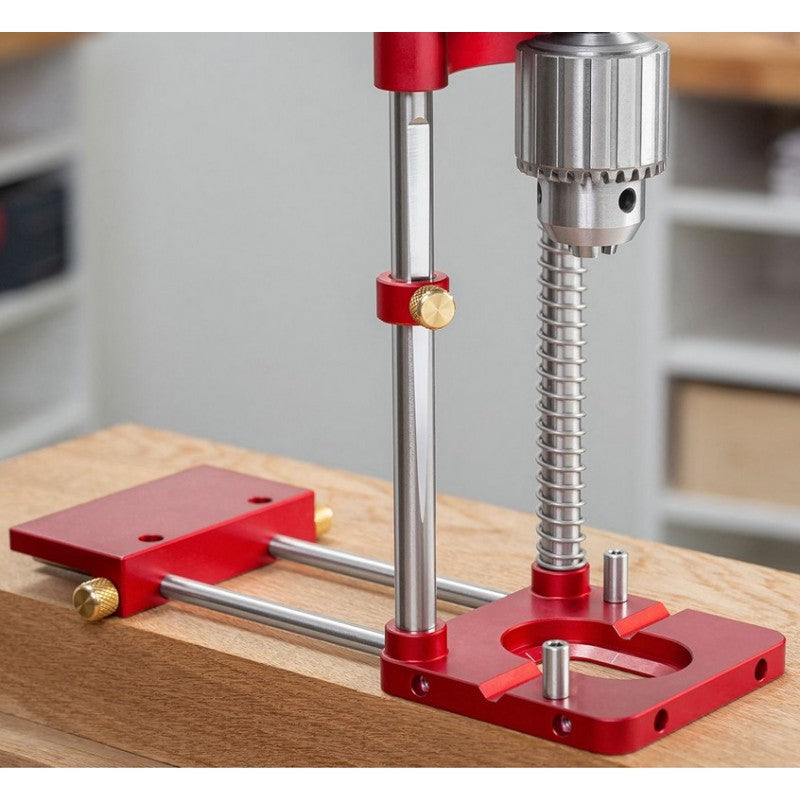

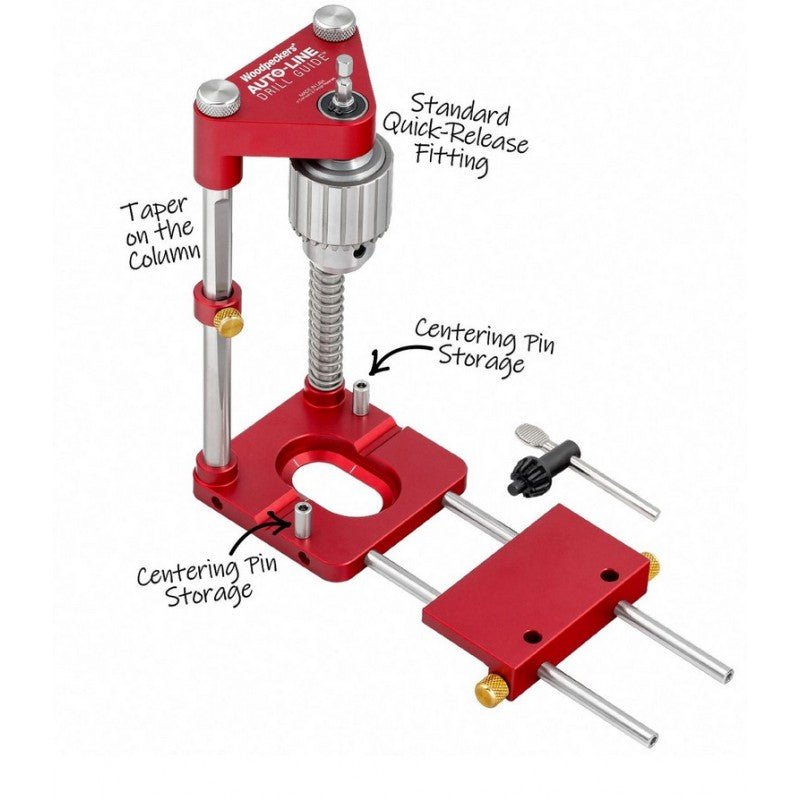

L'Auto-Line commence avec un mandrin 1/2" de haute qualité soutenu par une paire de roulements à billes scellés. L'extrémité de l'arbre est un raccord à dégagement rapide standard qui s'adapte à n'importe quelle perceuse sans fil ou filaire. Le support de mandrin contient une paire de téflon. des manchons qui montent sur deux colonnes en acier, gardant le mandrin parfaitement vertical pendant que vous percez. Une colonne a un ressort pour vous aider à contrôler votre coupe et l'autre a un collier d'arrêt réglable. Notez que la colonne du collier d'arrêt a un cône fraisé. l'arrêt n'a besoin que d'une pression du bout des doigts pour maintenir la position… il est presque impossible de faire sortir la butée lorsque le verrou est serré sur le cône.

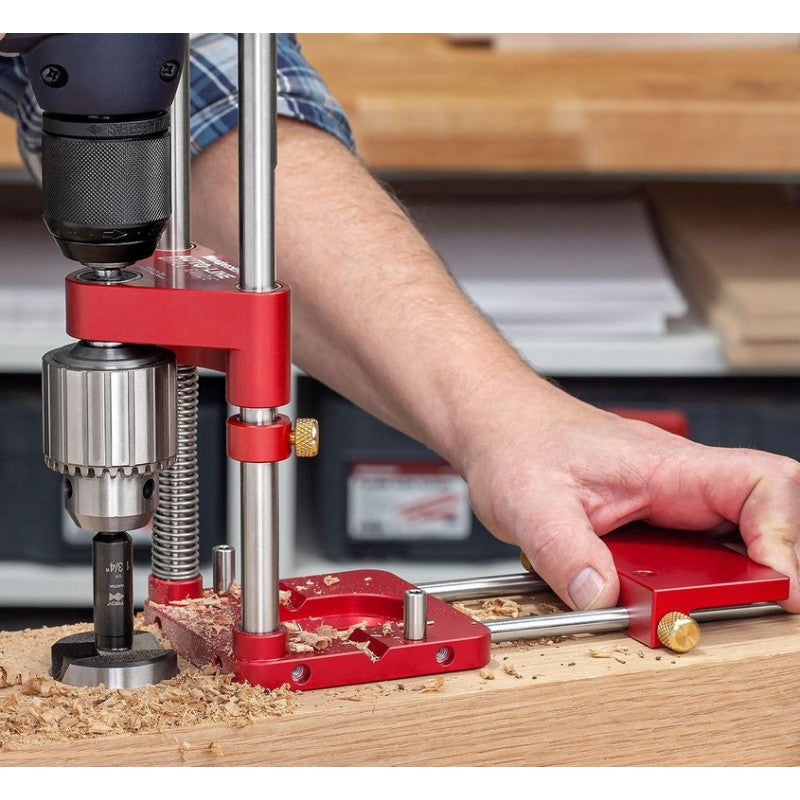

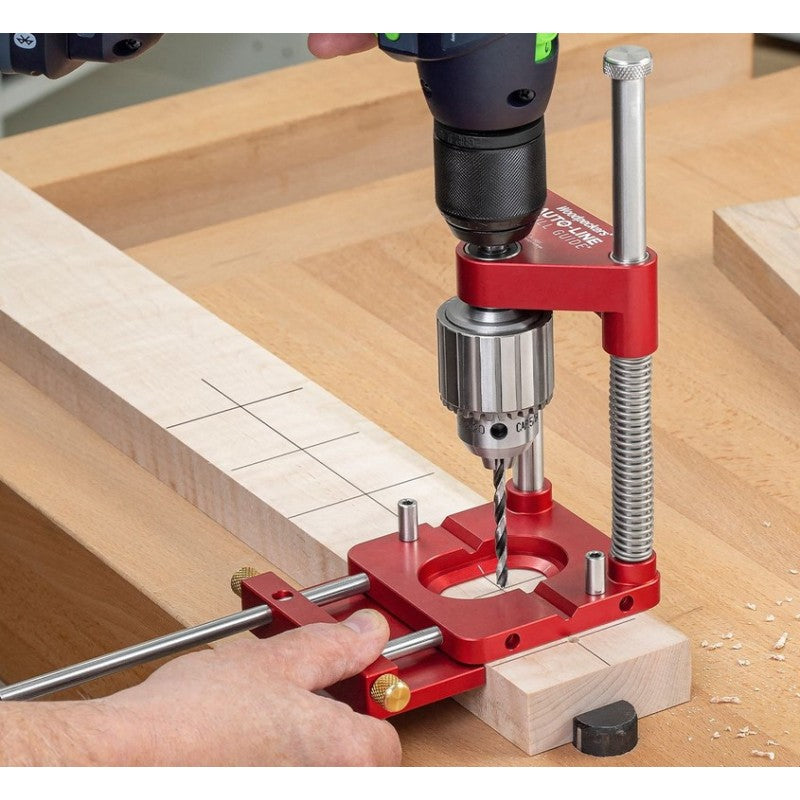

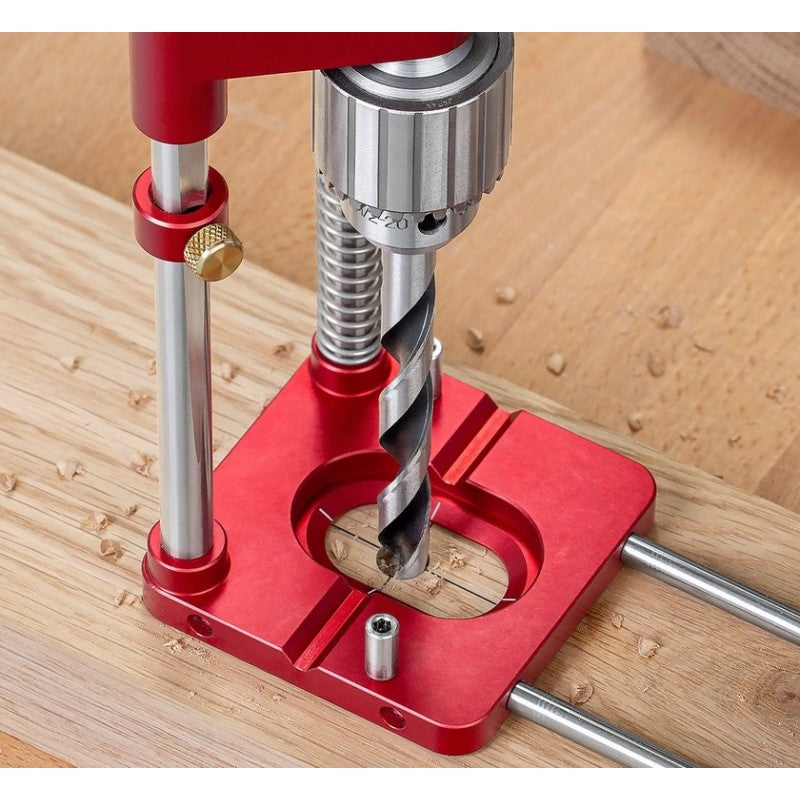

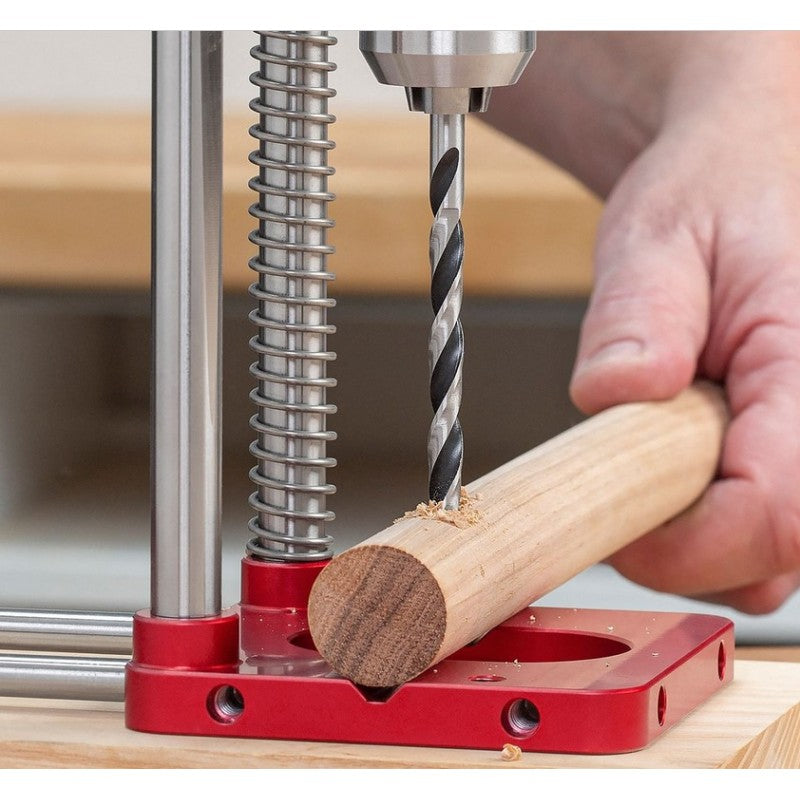

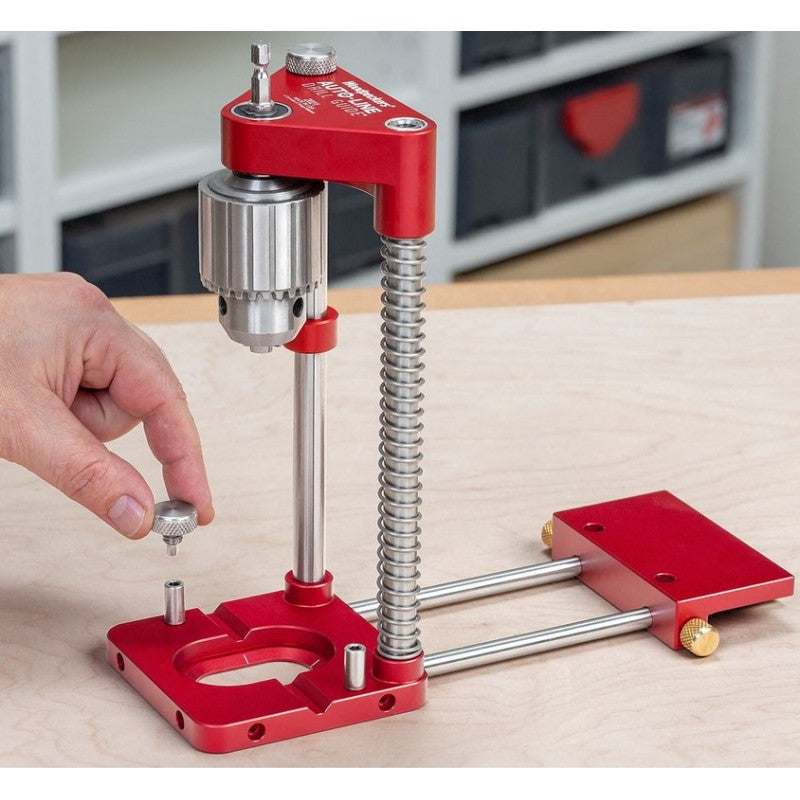

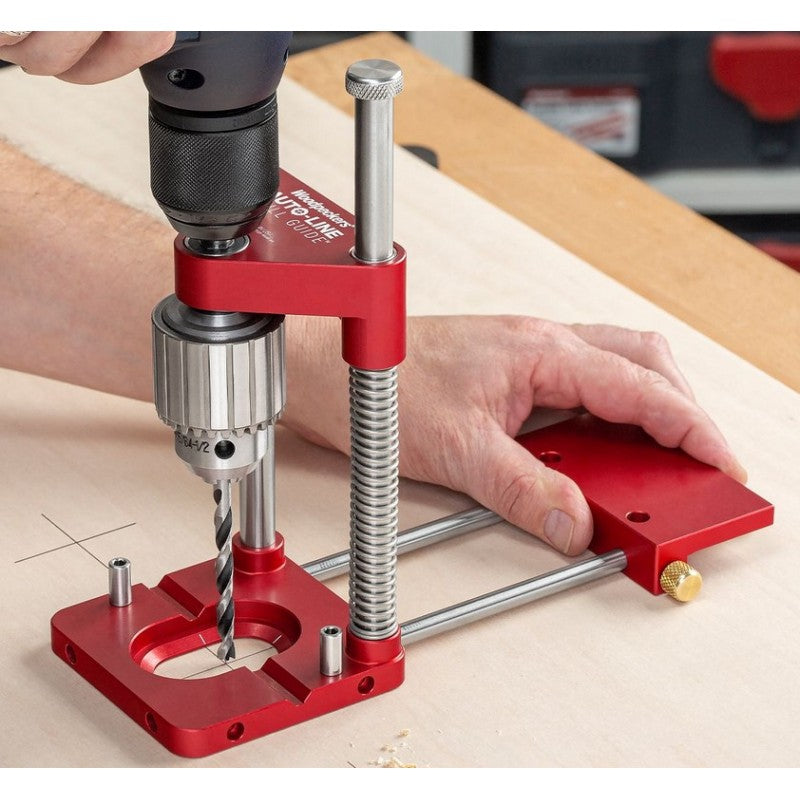

La base de l'Auto-Line présente des lignes centrales gravées au laser sur le périmètre de l'ouverture. Alignez simplement les marques d'index blanches brillantes avec les marques témoins sur votre stock pour un emplacement précis du trou. Il y a une rainure en V fraisée dans la base pour percer en toute sécurité des pièces rondes. L'ouverture dans la base a un dégagement pour les forets jusqu'à 19 mm. Lorsque vous devez percer des trous de plus de 19 mm, retirez simplement les capuchons de colonne, retournez le porte-mandrin pour qu'il soit à l'extérieur de la base et percez jusqu'à 19 mm. Trous de 50 mm. Lorsque vous avez besoin de trous centrés sur une planche, montez les goupilles de centrage dans la base et faites-les pivoter jusqu'à ce qu'une goupille soit serrée contre chaque côté de la pièce. Maintenant, votre bit est parfaitement centré. Il fonctionne sur des stocks jusqu'à 76 mm de large. Les broches de centrage se rangent facilement directement sur le dessus de la base lorsqu'elles ne sont pas utilisées. Nous avons usiné la clé Allen pour installer les broches sur le bas des capuchons de colonne. … vous n'aurez jamais à trier cette boîte de café pleine de clés Allen pour trouver la bonne.

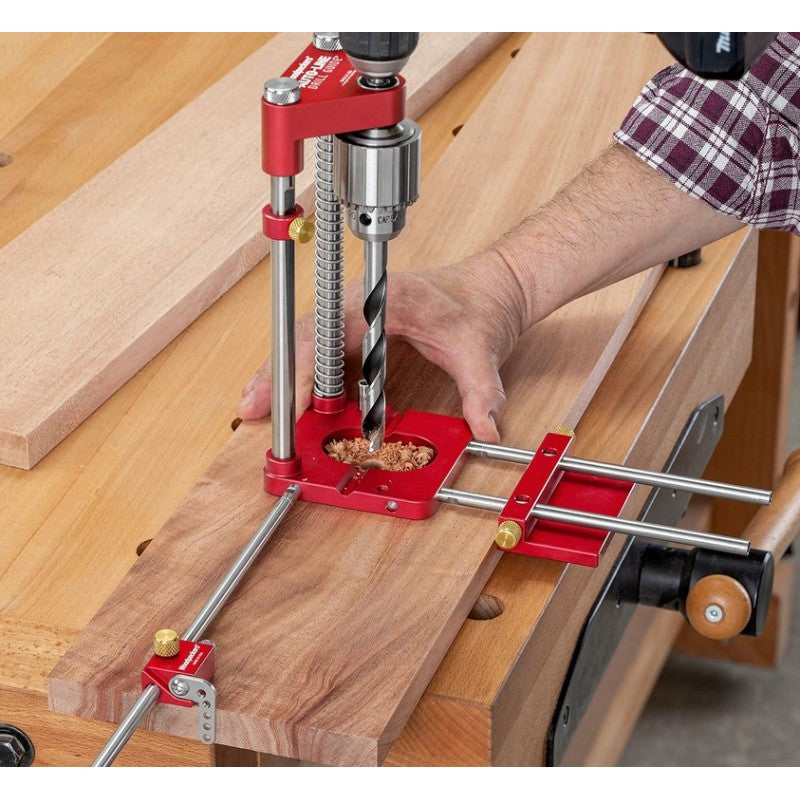

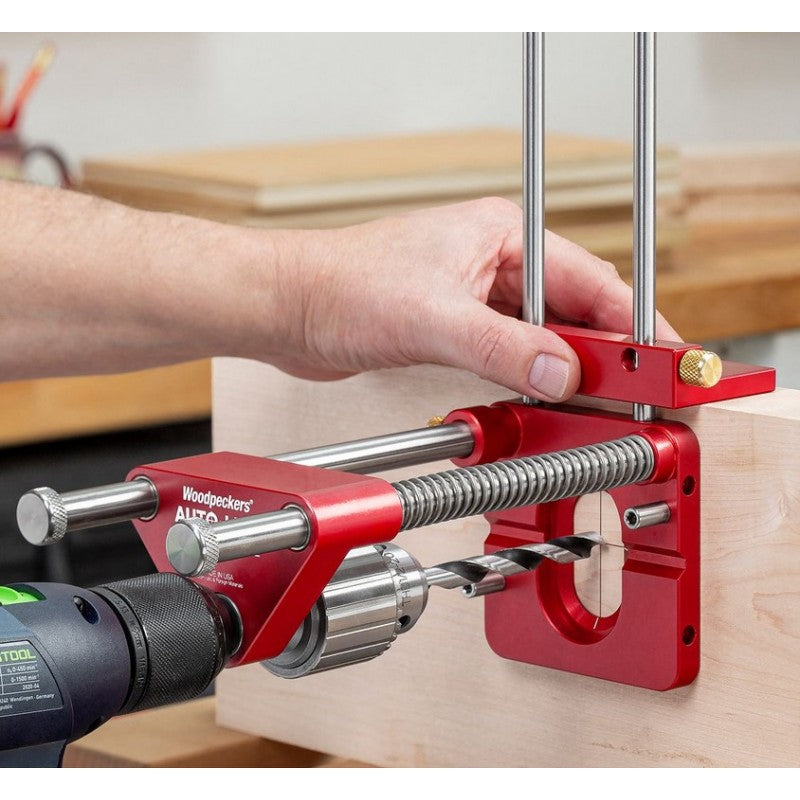

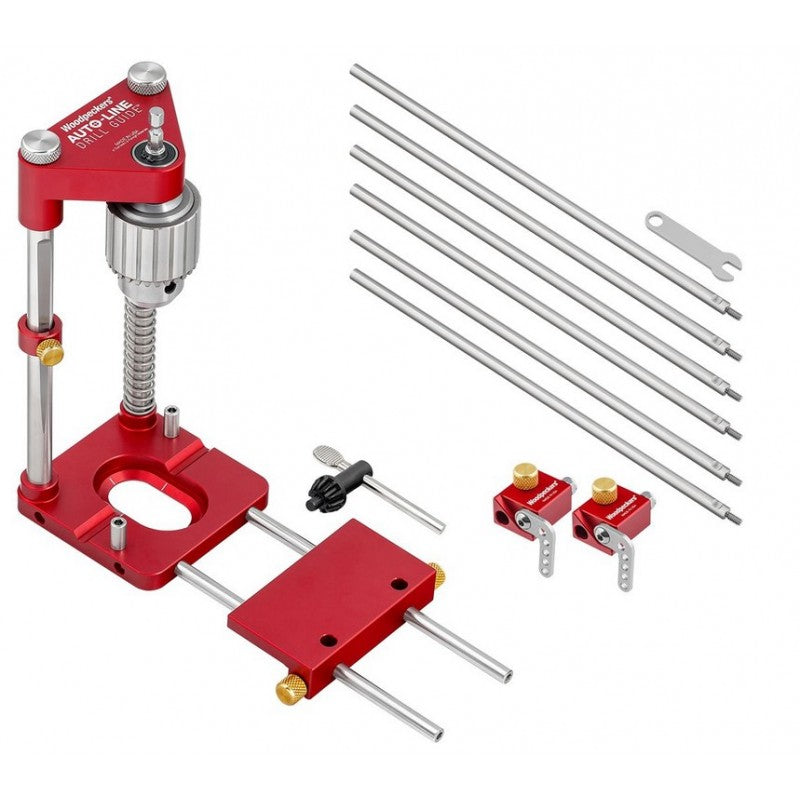

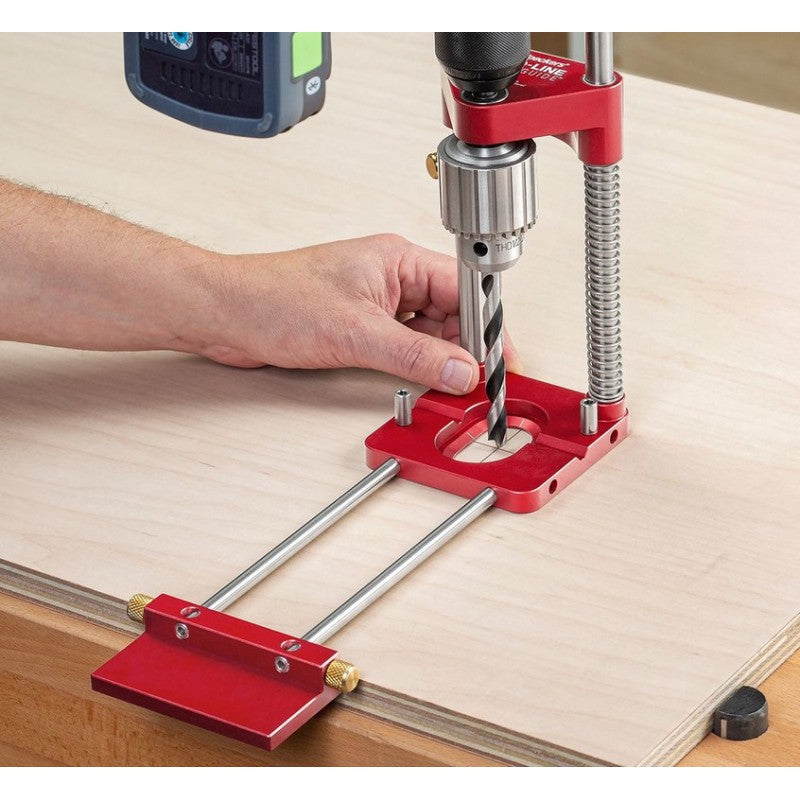

La clôture polyvalente s'ajuste à la base le long d'une paire de tiges de guidage en acier. Comme le montrent les photos ci-dessus, le guide peut glisser sous la base pour travailler près d'un bord, ou le retourner pour obtenir la distance maximale. Lorsque vous travaillez sur un bord étroit, positionnez le guide de manière à ce que la face large offre un soutien supplémentaire. Et, lorsque vous n’utilisez pas du tout la clôture, tournez-la de manière à ce que le bord fin fournisse un « stabilisateur » pour améliorer la stabilité. La base est percée et taraudée pour les tiges de guidage de la clôture sur les quatre bords : droit, gauche, avant ou arrière... il y a toujours une direction dans laquelle vous pouvez étendre la clôture. Un ensemble d'extensions de tige de guidage de clôture en option ajoute 30 mm ou 60 mm à la capacité de base de la clôture de 18 mm.

Vidéo de démonstration :
